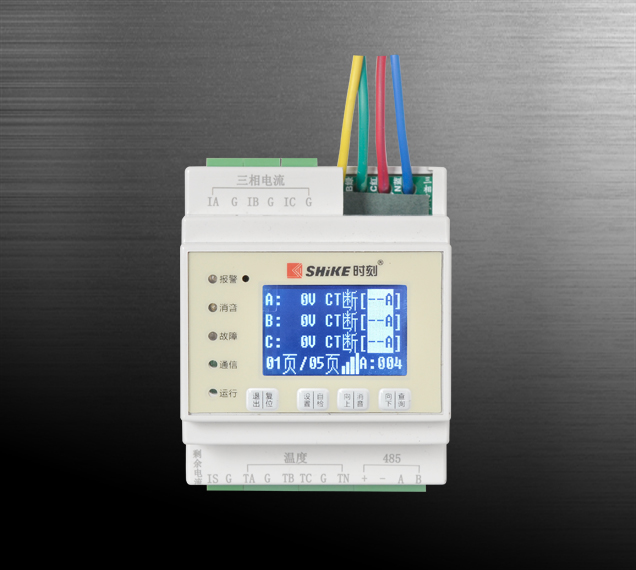

SK-6100-485 智慧用电安全管理分机
- 功能特点
- 技术参数
- 系统拓扑图
- 文档下载
● 能够监测三相用电设备的三相电压、三相电流、剩余电流、4条线路温度和设备温度；
● 通过 485 总线连接到 6100-C 主机或者 ZH-201 智能控制主机再接入系统平台。
● 作为三相主机的扩展，能够有效减少通讯模块的使用，节约成本；作为报警主机的扩展，能够在报警基础上直接扩展智慧用电。
● 采用小尺寸外壳，也有利于现场的施工安装。
主要参数
● 剩余电流测量范围 0mA～3000mA
● 剩余电流报警范围 20mA～3000mA
● 温度测量范围 0℃～145℃
● 温度报警范围 45℃～140℃
● 电流测量范围 0A～655A
● 电流报警范围 0.5A～655A
● 电压测量范围 0V～400V
● 电压报警范围 150V～280V
● 剩余电流精度 1mA
● 温度精度 1℃
● 电流精度 10mA
● 电压精度 1V
● 剩余电流响应时间 < 10s
● 温度响应时间 < 5s
● 电流响应时间 < 10s
● 电压响应时间 <10s
● 剩余电流通道 1
● 温度通道 5（1 路内置）
● 电流响应时间 < 10s
● 电压响应时间 <10s
电源参数
● 电源输入 DC9V~DC15V
● 额定电流 25mA (9.6V)
其他参数
● 显示方式 液晶屏（2 英寸）
● 显示分辨率 128×64
● 通信方式 485
● 通信距离 1000 米
● 使用温度 -10℃～55℃
● 使用湿度 0%～90%无结露
● 保存湿度 0%～95%无结露
● 安装方式 35mm标准导轨安装
● 产品尺寸88mm×72mm×59mm
