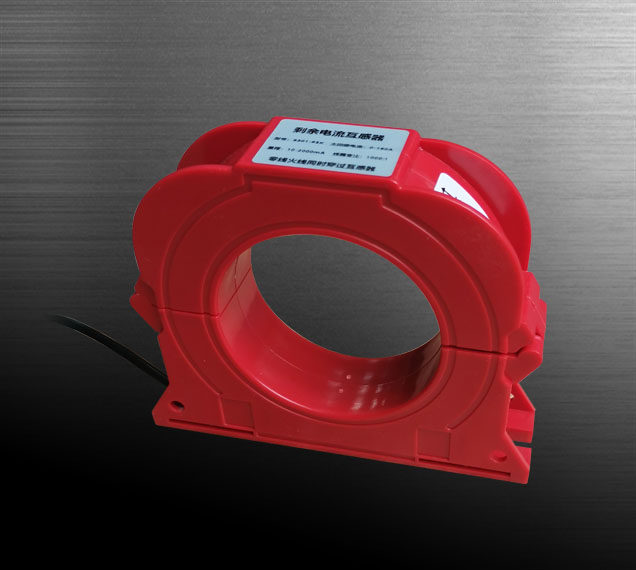

SK-6301剩余电流传感器
- 功能特点
- 技术参数
- 系统拓扑图
- 文档下载
● 检测通过互感器铁心的主电路的(触电漏电等接地故障电流)，并将一次回路的余电流变换成二次回路的输出电压，其结构简单、体积小巧、应用灵活
● 同时，还可以满足新国标对平衡性的严苛要求，不平衡电流输出值亦可以优于30mA、10mA、5mA、甚至于3mA，大大降低了主回路电流磁场干扰而引起的误警报，为设备的可靠性提供了充分的保障
● 优异先进的制作工艺流程，保证了其准确精度，可靠性等技术要求
● 安装便捷，开合打开角度90°
● 穿心结构、阻燃性环氧树脂浇注、弹垫式接触面、稳定性好
● 优异的平衡性，并具有极强的抗电磁场干扰能力
● 穿心孔直径45mm-100mm
● 精度等级：2.0级、0.5级别、0.1级
● 工作频率：50-400Hz
● 测量范围：10%ln~130%ln
● 比值差：≤0.8%
● 额定输入（A）：5A
● 介质强度：2.5KV/1mA/1min
● 额定输出（mA/V）：0.5V
● 绝缘电阻：DC500V/100MΩ/min
● 外壳：ABS，阻燃等级94-V0
● 骨架：PBT
● 内部结构：环保型环氧树胶脂浇注
● 工作温度: -12℃-+45℃
● 接线方式：端子型/屏蔽绞线2米
